Ăng-ten đa băng tần 1LB2MB 65° 15,5/18dBi
Thông số kỹ thuật điện
Dải tần số (MHz): | 698-960(R1) | 2×1710-2690(Y1,Y2) | ||||
698-806 | 806-880 | 880-960 | 1710-2170 | 2300-2490 | 2490-2690 | |
Độ lợi (dBi): | 14,2±0,5 | 14,8±0,5 | 15±0,5 | 16,8±0,5 | 17,5 ± 0,5 | 17,8±0,5 |
Suy hao phản hồi (dB): | >14 (VSWR<1.5) | |||||
Phân cực: | ±45° | |||||
Độ rộng chùm tia ngang 3dB (°): | 69±5 | 67±5 | 65±5 | 69±5 | 63±5 | 58±5 |
Độ rộng chùm tia 3dB theo chiều dọc (°): | 13,5 | 12 | 11.0 | 6 | 5 | 4,5 |
Độ nghiêng xuống bằng điện (°): | 2-12 Có thể điều chỉnh liên tục độc lập | 2-12 Có thể điều chỉnh liên tục độc lập | ||||
Kiểu PHẢI: | Cascade SRET, AISG 2.0, có thể nâng cấp | |||||
1thánhGiảm áp thùy bên trên (dB): | 15 | 15 | 15 | 15 | 15 | 15 |
Tỷ lệ trước sau (dB): | 22 | 23 | 24 | 25 | 25 | 25 |
Tỷ lệ phân cực chéo 0°(dB): | 15 | 15 | 15 | 15 | 15 | 15 |
Cách ly trong băng tần (dB): | xì xì25 | xì xì28 | ||||
Cách ly liên băng tần (dB): | xì xì28 | |||||
Công suất tối đa trên mỗi cổng (W): | 250 | 200 | ||||
Điều chế chéo IM3 (dBc): | <-150(2×43 dBm) | |||||
Trở kháng (ohm): | 50 | |||||
Chống sét: | DC nối đất | |||||

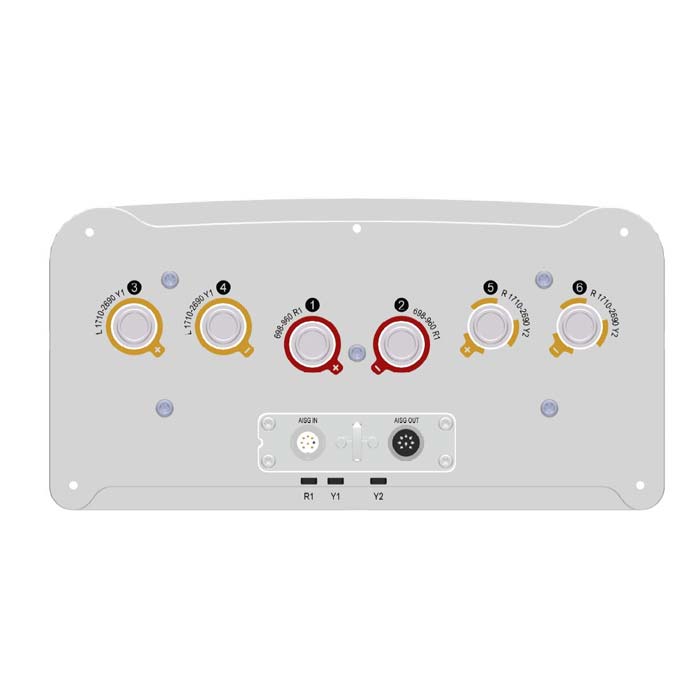

Loại đầu nối: | 6×4.3-10 Nữ | |||||
Dữ liệu cơ học
Kích thước ăng-ten (mm): | 1795×339×169 |
Kích thước đóng gói (mm): | 2065×425×260 |
Trọng lượng tịnh/Giá đỡ ăng-ten (kg): | 21,2/5,9 |
Tổng trọng lượng của ăng-ten (kg): | 31 |
Chúng tôi đã tìm thấy Vật liệu: | Sợi thủy tinh |
Đường kính ngoài của ống (mm): | 50-115 |
Bộ lắp đặt (Bao gồm): | BA.K.04.00069101, Có thể điều chỉnh độ nghiêng xuống 0°-12° |
